緩沖器是提供最后一種安全保護的電梯安全裝置。一般安裝在電梯的井道底坑內，位于轎廂及對重的正下方。當電梯在向上或向下運動中，由于電梯運行出現意外無法有效制停而超越終端層站底層或頂層時，將由緩沖器起緩沖作用，以避免電梯轎廂或?qū)χ刂苯幼驳谆驔_頂，保護乘客和設備的安全。
緩沖器根據梯速狀態分為耗能型緩沖器(代表類型液壓緩沖器)及蓄能型緩沖器(v≤1.0m/s ，代表類型為聚氨酯緩沖器)。
|
序號
No. |
規格型號
Type |
產品類型
Product type |
額定速度(m/s)
Roted speed |
緩沖質量范圍(Kg)
Buffer quality range |
壓縮行程S(mm)
Compression travel |
自由狀態高度H(mm)
Free state |
安裝尺寸b*a(mm)
Fix size |
HL 46油量(L)
Oil mass |
|

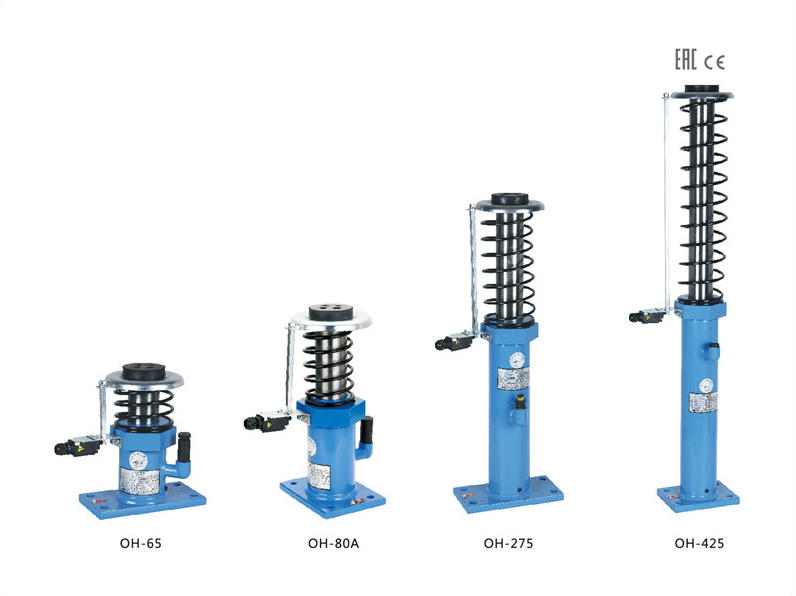

1
|
OH-65
|
液壓緩沖器
|
≤0.63
|
500~4600
|
65
|
355
|
100x150
|
0.45
|
|
2
|
OH-80A
|
液壓緩沖器
|
≤1.0
|
1500~4600
|
80
|
405
|
90x150
|
0.52
|
|
3
|
OH-275
|
液壓緩沖器
|
≤2.0
|
800~3800
|
275
|
790
|
80*210
|
1.50
|
|
4
|
OH-425
|
液壓緩沖器
|
≤2.5
|
750~3600
|
425
|
1145
|
100x150
|
2.50
|
|

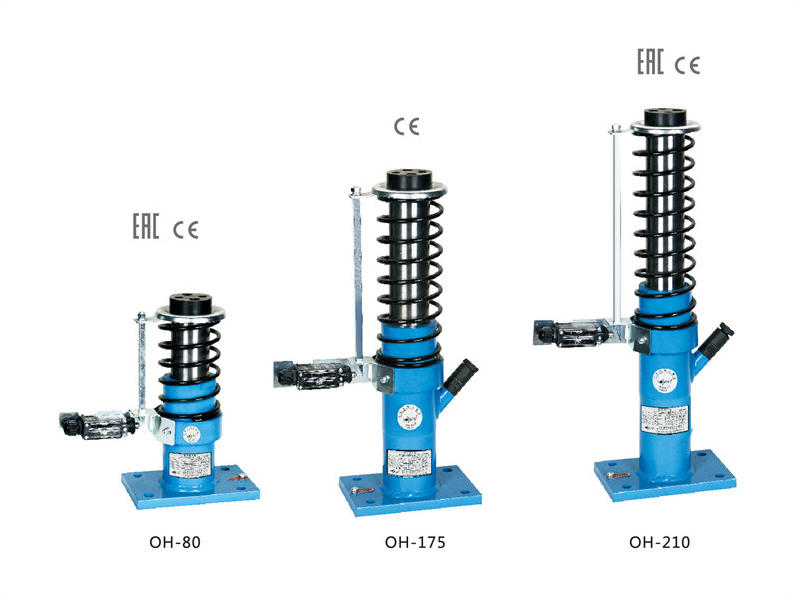

5
|
OH-80
|
液壓緩沖器
|
≤1.0
|
600~3000
|
80
|
315
|
90x150
|
0.35
|
|
6
|
OH-175
|
液壓緩沖器
|
≤1.6
|
600~3000
|
175
|
510
|
90x150
|
0.80
|
|
7
|
OH-210
|
液壓緩沖器
|
≤1.75
|
600~3600
|
210
|
610
|
90x150
|
0.80
|
|

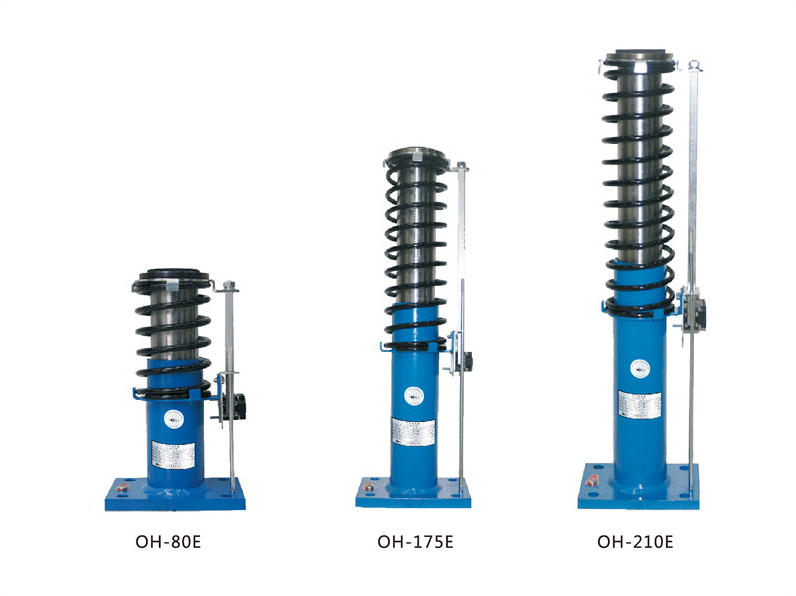

8
|
OH-80E
|
液壓緩沖器
|
≤1.0
|
600~3600
|
80
|
282
|
120X90
|
0.25
|
|
9
|
OH-175E
|
液壓緩沖器
|
≤1.6
|
600~3600
|
175
|
510
|
120X90
|
0.53
|
|
10
|
OH-210E
|
液壓緩沖器
|
≤1.75
|
600~3600
|
210
|
592
|
120X90
|
0.65
|
|
11
|
OH-80H
|
液壓緩沖器
|
≤1.0
|
600~3600
|
80
|
300
|
90*150
|
0.31
|
|
12
|
OH-175H
|
液壓緩沖器
|
≤1.6
|
600~3600
|
175
|
505
|
90*150
|
0.67
|
|
13
|
OH-210H
|
液壓緩沖器
|
≤1.75
|
700~3600
|
210
|
595
|
90*150
|
0.81
|
|

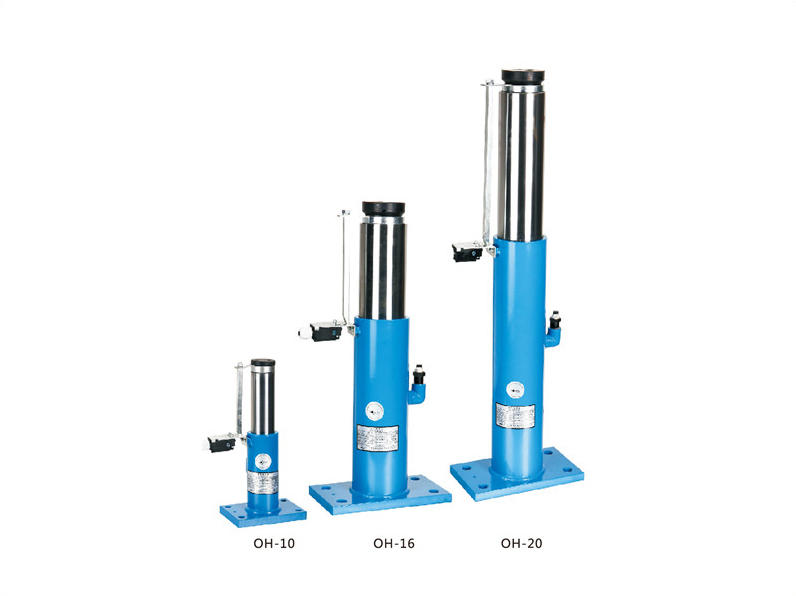

14
|
OH-10
|
液壓緩沖器
|
≤1.0
|
300~2500
|
100
|
390
|
90x150
|
0.50
|
|
15
|
OH-16
|
液壓緩沖器
|
≤1.6
|
700~5300
|
175
|
625
|
100x210
|
1.70
|
|
16
|
OH-20
|
液壓緩沖器
|
≤2.0
|
1000~5300
|
290
|
915
|
100x210
|
2.60
|
|

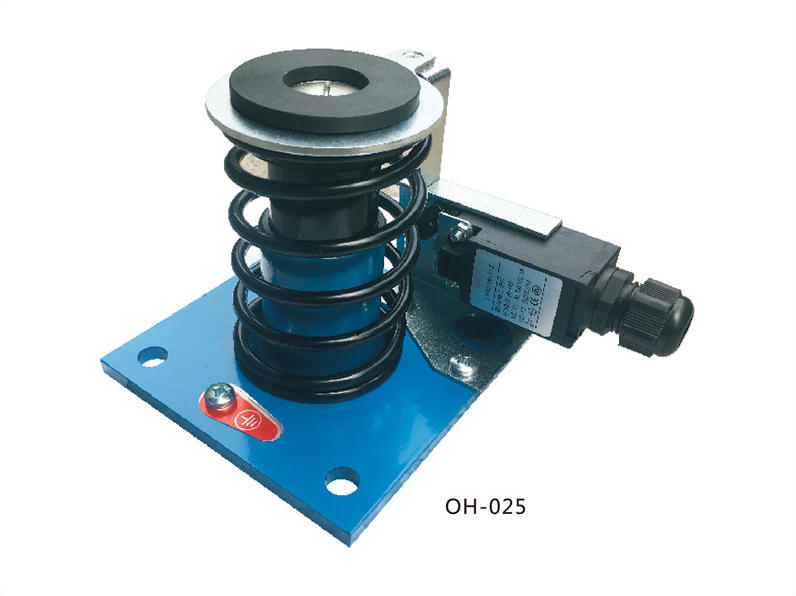

17
|
OH-025
|
液壓緩沖器
|
≤0.4
|
500~1200
|
25
|
122
|
100x210
|
0.04
|
|

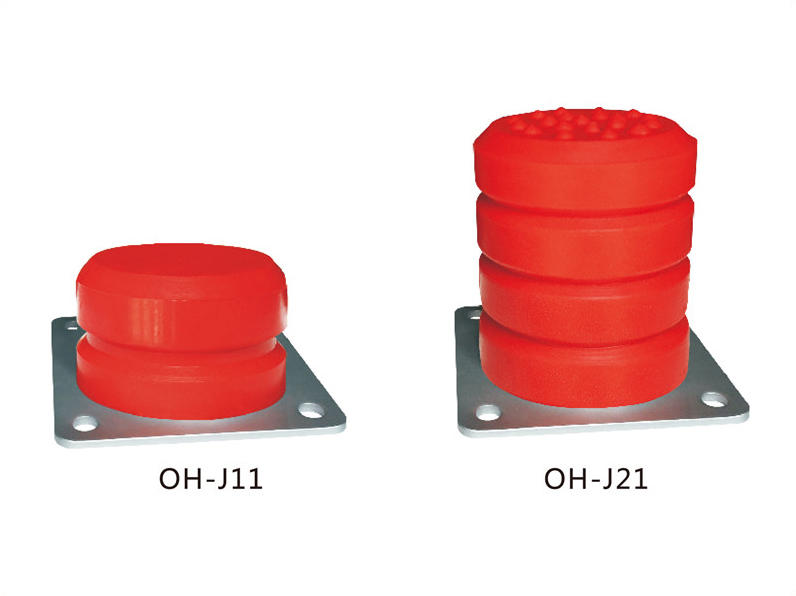

18
|
OH-J11
|
聚氨酯緩沖器
|
≤0.63
|
500~1500
|
35-55
|
60
|
95x95
|
/
|
|
19
|
OH-J21
|
聚氨酯緩沖器
|
≤1.0
|
600~4500
|
80-140
|
145
|
125x125
|
/
|
