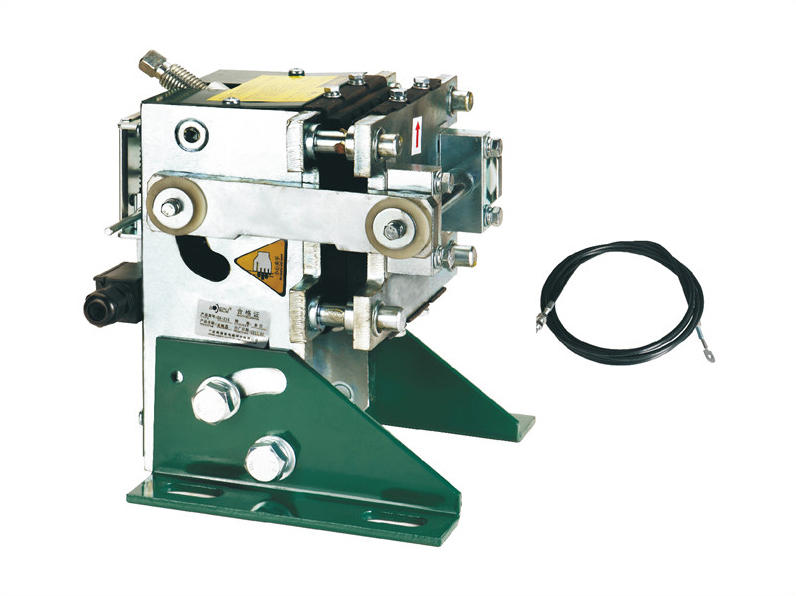

我司OX-250鋼絲繩制動器可作為轎廂意外移動保護裝置中的制停系統及上行超速保護裝置使用，主要通過專用匹配的OX-240BU限速器通過檢測判斷是否發生轎廂上行超速或意外移動，并通過觸發機構通過機械拉索提供鋼絲繩制動器觸發動作,由動、靜夾板組件來夾持曳引鋼絲繩實現限制電梯轎廂的移動，具有電梯超速上行保護及轎廂意外移動保護制停系統兩大功能的保護裝置。
OX- 250鋼絲繩制動器利用兩塊平行的制動摩擦板作用于曳引鋼絲繩，可以滿足UCMP(轎廂意外移動防護)和ACOP(上行超速保護)兩大功能，其主要性能結構特點如下：安裝方式有倒裝、正裝以及斜裝,其制動方向可根據電梯布置特點調整確定；性能穩定，結構具有磨損量自補償功能,增加摩擦板使用壽命;動作反應時間短，觸發靈活可靠，外部斷電狀態下依然可以通過外部觸發拉索實現轎廂意外移動保護動作。
|
功能要求
|
系統質量
|
額定載荷
|
作用部位
|
最高檢驗速度
|
觸發形式
|
復位方式
|
曳引比
|
額定速度
|
備注
|
|
防轎廂意外移動
ucmp |
775-6200kg
|
320-2500kg
|
曳引鋼絲繩側
|
0.7m/s
|
機械
|
手動
|
1:1
|
/
|
制動板寬度122及190mm兩種具體根據實際匹配
|
|
1550-12400kg
|
630-5000kg
|
曳引鋼絲繩側
|
0.7m/s
|
機械
|
手動
|
2:1
|
/
|
||
|
3100-24800kg
|
1260-10000kg
|
曳引鋼絲繩側
|
0.7m/s
|
機械
|
手動
|
4:1
|
/
|
||
|
上行超速保護
ACOP |
680-3225kg
|
160-1250kg
|
曳引鋼絲繩側
|
/
|
機械、電磁
|
手動
|
1:1
|
≤2.5m/s
|
制動板寬度122及190mm兩種具體根據實際匹配
|
|
1360-6450kg
|
320-2500kg
|
曳引鋼絲繩側
|
/
|
機械、電磁
|
手動
|
2:1
|
≤1.25m/s
|
||
|
2720-12900kg
|
640-5000kg
|
曳引鋼絲繩側
|
/
|
機械、電磁
|
手動
|
4:1
|
≤0.625m/s
|
||
|
1450-6200kg
|
500-2500kg
|
曳引鋼絲繩側
|
/
|
機械、電磁
|
手動
|
1:1
|
≤2.0m/s
|
||
|
2900-12400kg
|
1000-5000kg
|
曳引鋼絲繩側
|
/
|
機械、電磁
|
手動
|
2:1
|
≤1.0m/s
|
||
|
5800-24800kg
|
2000-10000kg
|
曳引鋼絲繩側
|
/
|
機械、電磁
|
手動
|
4:1
|
≤0.5m/s
|
